数字化皮影戏交互系统开发日志——沙盘模块①

从零开始的一次尝试。

初期策划

既然名为“数字皮影戏科普交互系统”，首要需求便是在程序内复原实物皮影戏，包括视觉观感、操作方式、音效氛围、演绎内容等。

策划期间，需要着重考虑可行性。笔者作为技术人员，将技术可行性作为策划期间的首要考虑因素。

基本可行性

上面是一张实物皮影戏的视频截图。可以观察到，实物皮影戏在视觉上与传统2D平面游戏的区别在于：

• “远虚近实”：元素离幕布越远，色调越偏向黑色，并且越来越淡，同时整体越来越大。
• 位于幕后：所有元素在实物皮影戏中均位于幕布之后，通过投影在另一端呈现。

“远虚近实”效果涉及到Sprite的两方面：大小与颜色。前者（Sprite的大小随距离变化）只需编写脚本动态修改Sprite的localScale即可。后者（同时修改材质的颜色与透明度）同样可以使用脚本实现。但为了提前学习图形学知识，笔者这里选择编写Shader。

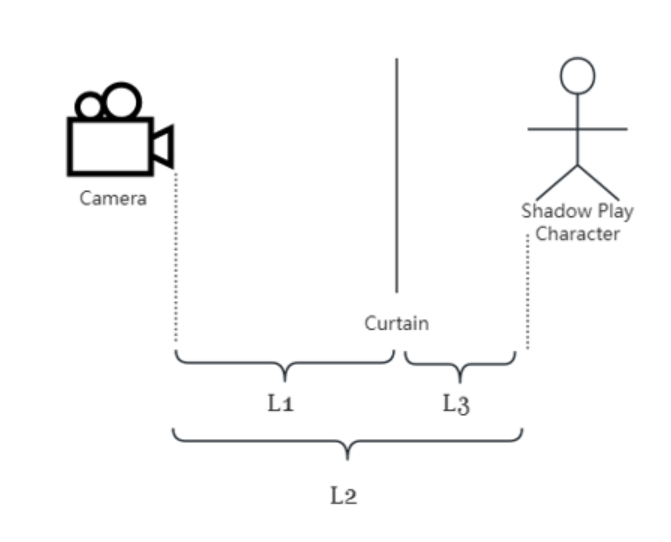

上图展示了Shader的编写思路。材质附着在影人上时，通过_WorldSpaceCameraPos可得到L2。保持L1不变（一般是实物皮影戏里的摄像机也不会移动过），就可计算得到L3。把L3作为变量加入Shader的frag函数中，即可让材质片元随L3的变化而变化。因此，技术上可行。

整体框架

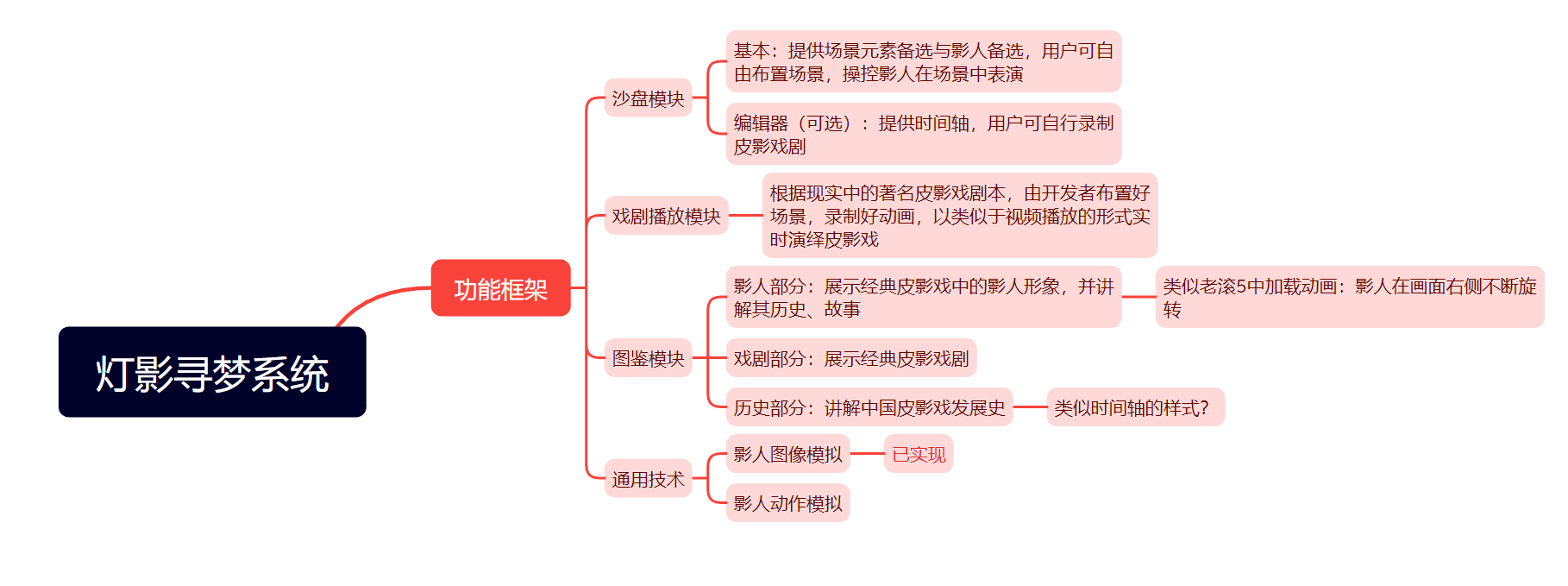

最主要的视觉视效复刻是完全可行的。接下来考虑程序的整体框架。

沙盘模块

对于影人，各个部件就是骨骼，部件之间的转轴就是关节。现实中表演者是用几根棍子拖动影人的主要关节来使其移动的，游戏里我们可以用鼠标拖动模拟棍子拖动。对于没有棍子控制的部位，一般使用重力+惯性的方式使其移动。在Unity里，这意味着它们要附着刚体与碰撞体组件。

如果先不考虑影人的自动移动与表演，单纯把影人作为一个2D布娃娃来看的话，只需要用铰链关节把各部位连接起来就可以了。技术可行。此外，2D布娃娃也可以作为系统的一部分，让用户拖着这个布娃娃在空白的场景里自由的玩耍。这就是沙盘模块。

戏剧播放模块

既然是复原实物皮影戏，那程序肯定得能播放经典的皮影戏剧。直接放视频未免显得太敷衍，我们要搭建一套完善的皮影戏剧播放模块。在实现了沙盘模块的基础上，我们有两个选择：

• 不沿用2D布娃娃系统，改用2D骨骼动画。这种方式比较困难，因为皮影剧目往往持续十分钟以上，如果用K帧的方式做动画的话工作量太大。
• 沿用2D布娃娃系统，想办法借此制作动画。

一番权衡利弊，还是在沙盘模式的基础上制作剧目动画比较好。而且如果给沙盘模式加入录制功能的话，玩家也可以自己录剧目自己看，也不失为一种乐趣。

就像视频是由一帧帧图片构成的一样，数字皮影剧目里，“一帧”是由场景内众多元素的位置信息构成的。只要每隔一段极短的时间，把时间信息与当前帧所有元素的位置信息写入文件，就可以完成“剧目”的记录。播放时，读取文件即可播放剧目。

图鉴模块

作为科普应用，我们的系统自然也是得有图鉴模块的。图鉴模块就比较简单，一个滑动窗口+若干UI元素就完事了。当然，要做的花哨的话，也可以模仿老滚5的加载界面，点一个UI单元，右边就会呈现它的模型。

编码

沙盘模块做完以后，做其他模块都会比较方便，所以笔者首先进行沙盘模块的编码。

踩坑

拖拽与铰链关节的配合

void OnMouseDown()
{
    //将物体坐标转换为屏幕坐标，获取Z轴长度
    _screenPoint = Camera.main.WorldToScreenPoint(gameObject.transform.position);
    //计算物体中心点和鼠标触发点坐标得差值
    _offset = gameObject.transform.position - Camera.main.ScreenToWorldPoint(new Vector3(Input.mousePosition.x, Input.mousePosition.y, _screenPoint.z));
}

OnMouseDrag()事件函数本质上是改变Transform的position，并不是对刚体产生影响，而铰链关节的相互作用是基于刚体的。因此，使用OnMouseDrag()编写的拖拽功能，在生效时，整个影人都是静止的，完全不存在惯性。

可能是笔者才疏学浅，到目前为止没听说过基于刚体的拖拽实现。因此，我们要在保留OnMouseDrag拖拽的同时，对刚体进行处理。

如果按照现实物理的思路，应当为对象手动添加“与拖拽相关联的惯性”。在OnMouseDrag()中记录鼠标移动增量，并以此作为速度。通过Update+Lerp实现对象Rigidbody.velocity不断向鼠标移动速度逼近，以此模仿惯性。然而，这种方式实现起来还是比较困难，同时也比较耗性能。

惯性在含有铰链关节的对象上最显著的表现是：对象物体向一端加速移动时，铰链连接着的另一物体会呈现“向反方向移动”的表现。那么，是不是只要在拖动父物体时，给子物体施加反方向速度，就能模拟惯性呢？

void OnMouseDrag(){
    Vector3 _prevPosition = _curPosition;//记录此前鼠标位置
    _curScreenPoint = new Vector3(Input.mousePosition.x, Input.mousePosition.y, _screenPoint.z);
	_curPosition = Camera.main.ScreenToWorldPoint(_curScreenPoint) + _offset;//坐标系转换
	_velocity = InertiiaPara*(_curPosition - _prevPosition);//计算速度，其中InertiiaPara表示速度系数，越大，对反方向施加的速度就越大
	transform.position = _curPosition;
}

效果非常好。

多相机混合

第一次用著名Unity插件Top-Down Engine时，单独UI Camera渲染UI的实现方式深深震撼了Unity初学者的心。不管怎么说，这个项目笔者都要用上这种方式。

新建一个Camera，把Audio Listener去掉（场景内通常只存在一个Audio Listener，一般附着在Main Camera上），把它的投影方式设置为正交（因为UI不需要透视）。

注意，Clear Flags要设置为Depth Only。这里的Depth指的是相机的Depth，Depth越高的相机渲染次序越靠后。即便UI位于一大堆主相机看着的Opaque物体之后，只要UI Camera的Depth大于Main Camera，UI就能好好显示。网上有个设置UICamera的教材让把Clear Flag设置为Dont Clear，属实误人子弟。

Culling Mask设置为UI，这样UI Camera就不会渲染其他不小心跑进来的东西。

代码控制Scale

对于2D Sprite，调整Scale时，变化的基点是Pivot。例如，Pivot位于中心的正方形，Scale等比例增大时，其四条边均匀远离中心。Pivot位于下边中点的正方形，Scale等比例增大时，下边的世界坐标（这么说其实不严谨，理解就行）不会发生变化。

通过改变Sprite的Pivot（在Sprite Editor中进行），可以避免例如位于屏幕边缘的Sprite调整Scale后超出屏幕范围的情况。
