CMake与ImGui

设置 CMake 最低版本和项目名称

1 2	`cmake_minimum_required(VERSION 3.28) project(LearnOpenGL)`

cmake_minimum_required(VERSION 3.28)：这行代码指定了我们希望使用的最低 CMake 版本是 3.28。
project(LearnOpenGL)：这行代码将我们的项目命名为 “LearnOpenGL”。

设置 C++ 标准

为了确保代码能够使用特定的 C++ 标准，我们需要明确指定它：

1	`set(CMAKE_CXX_STANDARD 17)`

set(CMAKE_CXX_STANDARD 17)：这行代码将 C++ 标准设置为 C17。这样可以确保我们的代码能够使用 C17 的特性，同时也能确保编译器正确处理这些特性。

手动设置 GLFW 路径

由于我们使用的是本地安装的 GLFW 库，因此需要手动设置其包含目录和库目录：

1
2
3

set(GLFW_INCLUDE_DIR "${CMAKE_SOURCE_DIR}/include/GLFW")
set(GLFW_LIB_DIR "${CMAKE_SOURCE_DIR}/libs")
set(GLFW_LIBRARY "${CMAKE_SOURCE_DIR}/libs/glfw3.dll")

set(GLFW_INCLUDE_DIR "C:/Users/msik/CLionProjects/LearnOpenGL/include/GLFW")：设置 GLFW 的包含目录路径，使编译器能够找到 GLFW 的头文件。
set(GLFW_LIB_DIR "C:/Users/msik/CLionProjects/LearnOpenGL/libs")：设置 GLFW 的库目录路径。
set(GLFW_LIBRARY "C:/Users/msik/CLionProjects/LearnOpenGL/libs/glfw3.dll")：设置 GLFW 的库文件路径。

${CMAKE_SOURCE_DIR}是内置宏，指CMakeList.txt所在的目录。

添加 IMGUI 库

IMGUI 是一个常用的图形用户界面库。我们需要将其添加到我们的项目中：

add_library(IMGUI SHARED
        ./imgui/imgui.cpp
        ./imgui/imgui_impl_glfw.cpp
        ./imgui/imgui_impl_opengl3.cpp
        ./imgui/imgui_draw.cpp
        ./imgui/imgui_tables.cpp
        ./imgui/imgui_widgets.cpp
        ./imgui/imgui_demo.cpp
        ./imgui/imgui_stdlib.cpp
)

add_library(IMGUI SHARED ...)：这行代码定义了一个共享库，名为 IMGUI，并包含了多个源文件。共享库可以在多个程序之间共享，提高了代码复用性。

接下来设置 IMGUI 库的包含目录和链接库：

1 2	`target_include_directories(IMGUI PRIVATE ${GLFW_INCLUDE_DIR}) target_link_libraries(IMGUI PRIVATE ${GLFW_LIBRARY})`

target_include_directories(IMGUI PRIVATE ${GLFW_INCLUDE_DIR})：将 GLFW 的包含目录添加到 IMGUI 库的私有包含目录中，确保 IMGUI 库可以访问 GLFW 的头文件。
target_link_libraries(IMGUI PRIVATE ${GLFW_LIBRARY})：将 GLFW 库文件链接到 IMGUI 库中，使 IMGUI 库能够使用 GLFW 的功能。

添加可执行文件

接下来，我们为项目添加一个可执行文件：

add_executable(LearnOpenGL
        Archive/main.cpp
        glad.c
        include/shader_s.h
        GLMTest.cpp
        stbitmp.cpp
        include/camera.h
)

add_executable(LearnOpenGL ...)：这行代码定义了一个可执行文件，名为 LearnOpenGL，并指定了其源文件列表。可执行文件是最终生成的程序，可以运行。

包含路径

我们需要指定包含目录，以便编译器能够找到所有头文件：

1	`include_directories(${GLFW_INCLUDE_DIR} "${CMAKE_SOURCE_DIR}/include")`

include_directories(...)：这行代码将 GLFW 的包含目录和项目的包含目录添加到编译器的搜索路径中，使编译器能够找到这些头文件。

链接库

最后，我们需要将所有必要的库链接到可执行文件中：

1	`target_link_libraries(LearnOpenGL PRIVATE ${GLFW_LIBRARY} IMGUI)`

target_link_libraries(LearnOpenGL PRIVATE ${GLFW_LIBRARY} IMGUI)：这行代码将 GLFW 库和 IMGUI 库链接到 LearnOpenGL 可执行文件中，使其能够使用这些库的功能。

与OpenGL工程集成

添加头文件

1
2
3

#include "imgui.h"
#include "imgui_impl_glfw.h"
#include "imgui_impl_opengl3.h"

初始化

IMGUI_CHECKVERSION(); //检查版本
ImGui::CreateContext(); //创建上下文
ImGuiIO& io = ImGui::GetIO();
io.ConfigFlags |= ImGuiConfigFlags_NavEnableKeyboard; //激活键盘支持

ImGui_ImplGlfw_InitForOpenGL(window, true); //在GLFW窗口上进行初始化
ImGui_ImplOpenGL3_Init();

每次渲染初始化

ImGui_ImplOpenGL3_NewFrame();
ImGui_ImplGlfw_NewFrame();
ImGui::NewFrame();
if(ImGui::Begin("窗口名")){
    //窗口控件逻辑放在这
    //..
    ImGui::End();
}

每次渲染结束

1 2	`ImGui::Render(); ImGui_ImplOpenGL3_RenderDrawData(ImGui::GetDrawData());`

程序终止

1
2
3

ImGui_ImplOpenGL3_Shutdown();
ImGui_ImplGlfw_Shutdown();
ImGui::DestroyContext();

控件

文本

变体函数	作用描述	示例代码
`ImGui::Text`	显示简单文本	`ImGui::Text("This is some useful text.");`
`ImGui::TextColored`	显示带颜色的文本	`ImVec4 color = ImVec4(1.0f, 0.0f, 0.0f, 1.0f);` `ImGui::TextColored(color, "This is red text.");`
`ImGui::TextDisabled`	显示灰色文本，表示禁用状态	`ImGui::TextDisabled("This is disabled text.");`
`ImGui::TextWrapped`	显示自动换行的文本	`ImGui::TextWrapped("This is some long text that will automatically wrap.");`
`ImGui::TextUnformatted`	显示不进行格式化的文本	`const char* text = "This is unformatted text.";` `ImGui::TextUnformatted(text);`
`ImGui::Text` (格式化字符串)	使用格式化字符串显示文本	`int value = 42;` `ImGui::Text("The answer is %d", value);`

按钮

控件函数	作用描述	示例代码
`ImGui::Button`	创建一个按钮	`if (ImGui::Button("Click Me")) { /* 按钮被点击时执行的代码 */ }`
`ImGui::SmallButton`	创建一个小按钮	`if (ImGui::SmallButton("Click Me")) { /* 小按钮被点击时执行的代码 */ }`
`ImGui::InvisibleButton`	创建一个不可见的按钮	`if (ImGui::InvisibleButton("Click Me", ImVec2(100, 20))) { /* 按钮被点击时执行的代码 */ }`

复选框

控件函数	作用描述	示例代码
`ImGui::Checkbox`	创建一个复选框	`static bool checked = false;` `ImGui::Checkbox("Check Me", &checked);`
`ImGui::CheckboxFlags`	创建一个带有标志的复选框	`static int flags = 0;` `ImGui::CheckboxFlags("Flag 1", &flags, 1);`

输入框

控件函数	作用描述	示例代码
`ImGui::InputText`	创建一个文本输入框	`static char text[128] = "";` `ImGui::InputText("Input Text", text, IM_ARRAYSIZE(text));`
`ImGui::InputTextMultiline`	创建一个多行文本输入框	`static char text[128] = "";` `ImGui::InputTextMultiline("Input Text", text, IM_ARRAYSIZE(text));`
`ImGui::InputInt`	创建一个整数输入框	`static int value = 0;` `ImGui::InputInt("Input Int", &value);`
`ImGui::InputFloat`	创建一个浮点数输入框	`static float value = 0.0f;` `ImGui::InputFloat("Input Float", &value);`

滑块

控件函数	作用描述	示例代码
`ImGui::SliderFloat`	创建一个浮点数滑块	`static float value = 0.0f;` `ImGui::SliderFloat("Float Slider", &value, 0.0f, 1.0f);`
`ImGui::SliderInt`	创建一个整数滑块	`static int value = 0;` `ImGui::SliderInt("Int Slider", &value, 0, 100);`
`ImGui::VSliderFloat`	创建一个垂直浮点数滑块	`static float value = 0.0f;` `ImGui::VSliderFloat("VFloat Slider", ImVec2(20,100), &value, 0.0f, 1.0f);`
`ImGui::VSliderInt`	创建一个垂直整数滑块	`static int value = 0;` `ImGui::VSliderInt("VInt Slider", ImVec2(20,100), &value, 0, 100);`

下拉框

控件函数	作用描述	示例代码
`ImGui::Combo`	创建一个下拉框	`static int item = 0;` `const char* items[] = { "Item 1", "Item 2", "Item 3" };` `ImGui::Combo("Combo", &item, items, IM_ARRAYSIZE(items));`

光照

颜色

颜色可以数字化的由红色(Red)、绿色(Green)和蓝色(Blue)三个分量组成，它们通常被缩写为RGB。

glm中，使用glm::vec3 COLOR_NAME(float x, float y, float z)定义颜色变量。

现实中，我们看到物体的颜色实际上是被物体反射（即无法被物体吸收）的颜色与光源颜色的叠加。因此，要计算最终我们看到物体的颜色，可以用光源颜色*物体颜色的方式得到最终的颜色项链。

1
2
3

glm::vec3 lightColor(1.0f, 1.0f, 1.0f);
glm::vec3 toyColor(1.0f, 0.5f, 0.31f);
glm::vec3 result = lightColor * toyColor; // = (1.0f, 0.5f, 0.31f);

严谨的物体颜色定义应为：物体从一个光源反射各个颜色分量的大小。考虑如下光源和物体：

1 2	`glm::vec3 lightColor(0.0f, 1.0f, 0.0f); glm::vec3 toyColor(1.0f, 0.5f, 0.31f);`

可以得出，物体在反射光源颜色时，R和B通道压根就没有颜色给它反射。而G通道可以反射一半，最终得到颜色(0.0f, 0.5f, 0.0f)，即深绿色。

当两个物体使用不同材质时，需要创建两个不同的Shader对象。

注意：

绘制应用不同Shader的对象时，需要use()。

同时，也需要设置新Shader的View和Projection矩阵。

基础光照

冯氏光照模型（Phong Lighting Model）是一种简单的光照模型。它分为三个部分：

环境光（Ambient）：在任何情况下都给予物体的颜色。
漫反射光（Diffuse)：模拟光源对物体的方向性影响。物体的某部分越正对光源，就越亮。
高光（Specular）：有光泽表面上出现的亮点，其颜色更加接近于光照颜色本身。

环境光

全局光照（Global Illumination，GI）是考虑到间接光照的算法。环境光是一种极其简化的全局光照方式。其实现方式如下：

float ambientStrength = 0.1; //环境光强度，其值通常很小
vec3 ambient = ambientStrength * lightColor; //环境光色
vec3 result = ambient * objectColor; //叠加物体本身颜色
FragColor = vec4(result, 1.0);

漫反射光

法向量（Normal Vector）是垂直于片段表面的向量。法向量一般存储在顶点数据里，作为一个顶点属性。

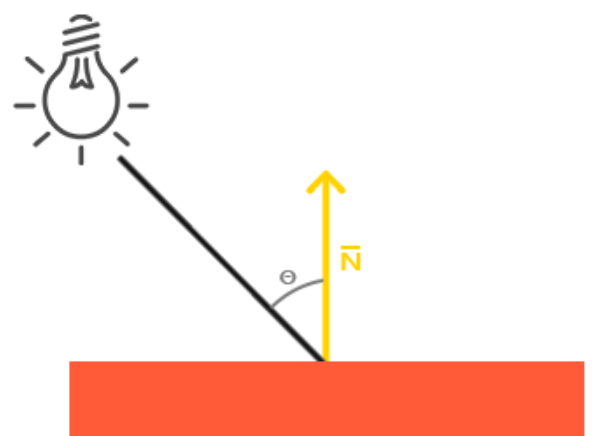

两个单位向量的夹角越小，它们点乘的结果越倾向于1。借助这一点，实现漫反射效果，即：越正对光源，颜色越亮。

这个算法需要获取两个数据：光照方向和法向量。前者通过使用uniform向着色器传递lightPos获得，后者通过顶点属性配置获得。

任何不涉及距离，只涉及方向的向量与计算都应当归一化

vec3 normal = normalize(norm);
vec3 lightDir = normalize(lightPos-fragWorldPos);
float diffuseStrength = max(dot(normal,lightDir),0.0); //防止得到负数
vec3 diffuse = diffuseStrength*lightColor;
vec3 ambient = ambientStrength*lightColor;
FragColor = vec4((ambient+diffuse)*objectColor,1.0f); //相加而非相乘

传入的法向量是基于局部坐标的。法向量不能简单地通过乘以模型矩阵变换，因为这些变换会破坏发现的垂直性质。

法线矩阵（Normal Matrix）是专门将法向量变换到世界坐标的矩阵。它是模型矩阵左上叫3x3部分的逆矩阵的法线矩阵。因此，可以使用Normal = mat3(transpose(inverse(model))) * aNormal来计算世界坐标下的法线。这一操作应当在cpp程序中进行，然后通过uniform传递到着色器，因为矩阵求逆对着色器来说是非常耗时的。

高光

高光取决于LightDir、Norm和ViewDir。

如图，入射光和反射光与法线的夹角都是α，ViewDir和反射光的夹角是θ。高光最强的地方就是反射光所在的方向，因此，θ越小，高光越强。因此，同样可以通过点乘来得到高光系数。

//高光计算
vec3 viewDir = normalize(viewPos-fragWorldPos); //viewDir由uniform传入，指相机的世界坐标
vec3 reflectDir = reflect(-lightDir,normal); //reflect函数的参数一是由光源指向物体的方向向量
vec3 specular = pow(max(dot(reflectDir,viewDir),0.0),shineness)*lightColor*specularStrength;//shineness是反光度属性，越大则高光影响范围越大，强度越强

冯氏光照模型的三个部分是相加的。

在顶点着色器中完成的冯氏光照模型角Gouraud着色。它的效果不好，因为其颜色由插值决定。

代码

世界空间下

float ambientStrength = 0.1f;
   float specularStrength = 0.5f;
   int shineness = 32;
   while(!glfwWindowShouldClose(window)) {
       process_keyboard_input(window);
       glClearColor(0.2f,0.3f,0.4f,1.0f);
       glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
       shader.use();
       shader.setVec3("viewPos",camera.Position.x,camera.Position.y,camera.Position.z);
       //绘制imgui交互窗口
       imgui_frame_init();
       if(ImGui::Begin("window")){
           ImGui::SliderFloat("AmbientStrength",&ambientStrength,0.0f,1.0f);
           shader.setFloat("ambientStrength",ambientStrength);
           ImGui::SliderFloat("SpecularStrength",&specularStrength,0.0f,1.0f);
           shader.setFloat("specularStrength",specularStrength);
           ImGui::SliderInt("Shineness",&shineness,2,256);
           shader.setInt("shineness",shineness);
           ImGui::SliderFloat3("LightPos",glm::value_ptr(lightPos),-3.0f,3.0f);
           ImGui::Checkbox("canViewRotate(K to switch)",&canMove);
           ImGui::End();
       }
       float currFrame=glfwGetTime();
       deltaTime = currFrame-lastFrame;
       lastFrame = currFrame;
       //变换
       glm::mat4 view = camera.GetViewMatrix();
       glm::mat4 proj = glm::perspective(glm::radians(camera.Zoom), (float)SCR_WIDTH / (float)SCR_HEIGHT, 0.1f, 100.0f);
       shader.setMat4("view",view);
       shader.setMat4("proj",proj);
       //绘制物体
       glBindVertexArray(VAO);
       glm::mat4 model = glm::mat4(1.0f);
       shader.setMat4("model", model);
       shader.setVec3("lightPos",lightPos.x,lightPos.y,lightPos.z);
       glDrawArrays(GL_TRIANGLES, 0, 36);
   //绘制光源
       glBindVertexArray(lightVAO);
       lightShader.use();
       lightShader.setMat4("view",view);
       lightShader.setMat4("proj",proj);
       model = glm::translate(model,lightPos);
       model = glm::scale(model,glm::vec3(0.5f));
       lightShader.setMat4("model", model);
       glDrawArrays(GL_TRIANGLES, 0, 36);
       imgui_end_draw();
       //收尾操作
       glfwSwapBuffers(window);
       glfwPollEvents();
   }

#version 330 core
out vec4 FragColor;
in vec3 norm;
in vec3 fragWorldPos;

uniform vec3 objectColor;
uniform vec3 lightColor;
uniform float ambientStrength;
uniform float specularStrength;
uniform int shineness;
uniform vec3 lightPos;
uniform vec3 viewPos;

void main() {
    //漫反射光计算
    vec3 normal = normalize(norm);
    vec3 lightDir = normalize(lightPos-fragWorldPos);
    float diffuseStrength = max(dot(normal,lightDir),0.0);
    vec3 diffuse = diffuseStrength*lightColor;
    //环境光计算
    vec3 ambient = ambientStrength*lightColor;
    //高光计算
    vec3 viewDir = normalize(viewPos-fragWorldPos);
    vec3 reflectDir = reflect(-lightDir,normal);
    vec3 specular = pow(max(dot(reflectDir,viewDir),0.0),shineness)*lightColor*specularStrength;
    FragColor = vec4((ambient+diffuse+specular)*objectColor,1.0f);
}

#version 330 core
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aNorm;

uniform mat4 model;
uniform mat4 view;
uniform mat4 proj;
out vec3 norm;
out vec3 fragWorldPos;

void main()
{
    gl_Position = proj * view * model * vec4(aPos, 1.0);
    fragWorldPos = (model*vec4(aPos,1.0f)).xyz;
    norm = aNorm;
}

观察空间下

#version 330 core
out vec4 FragColor;
in vec3 norm;
in vec3 fragViewPos;
in vec3 lightViewPos;

uniform vec3 objectColor;
uniform vec3 lightColor;
uniform float ambientStrength;
uniform float specularStrength;
uniform int shineness;

void main() {
    //漫反射光计算
    vec3 normal = normalize(norm);
    vec3 lightDir = normalize(lightViewPos-fragViewPos);
    float diffuseStrength = max(dot(normal,lightDir),0.0);
    vec3 diffuse = diffuseStrength*lightColor;
    //环境光计算
    vec3 ambient = ambientStrength*lightColor;
    //高光计算
    vec3 viewDir = normalize(-fragViewPos);
    vec3 reflectDir = reflect(-lightDir,normal);
    vec3 specular = pow(max(dot(reflectDir,viewDir),0.0),shineness)*lightColor*specularStrength;
    FragColor = vec4((ambient+diffuse+specular)*objectColor,1.0f);
}

#version 330 core
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aNorm;

uniform mat4 model;
uniform mat4 view;
uniform mat4 proj;
uniform vec3 lightPos;
out vec3 norm;
out vec3 fragViewPos;
out vec3 lightViewPos;

void main()
{
    gl_Position = proj * view * model * vec4(aPos, 1.0);
    fragViewPos = (view*model*vec4(aPos,1.0f)).xyz;
    lightViewPos = (view*vec4(lightPos,1.0f)).xyz;
    norm =  mat3(transpose(inverse(view * model)))*aNorm; //关键在于使用法线矩阵变换法线位置
}

#图形学 #OpenGL #学习笔记
