LearnOpenGL学习笔记（六） - 材质、光照贴图与投光物

本文最后更新于 2024年8月6日下午

有趣。

材质

在通常的着色器编写中，并不是直接使用 objectColor 计算表面颜色的，而是使用材质（Material）。材质定义了物体表面的反射特性，包含环境光、漫反射率和镜面反射率等属性。

与 C 语言类似，OpenGL 也可以定义结构体来组织数据。以下示例展示了如何在 GLSL 中定义一个 Material 结构体，并将其用作 uniform 变量：

#version 330 core
struct Material {
    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
    float shininess;
};
uniform Material material;

环境光

ambient 材质向量定义了在环境光照下，这个表面反射的颜色。环境光通常是模拟全局光照的，它在所有方向上均匀地影响物体的每个部分。ambient 通常设置为表面的基础颜色，以确保即使在阴影中物体也能被轻微看到。

漫反射

diffuse 材质向量定义了表面的漫反射颜色。漫反射模拟了光在粗糙表面上的扩散反射，使光在多个方向上散射。漫反射颜色设置为期望的物体颜色，因为它直接影响物体在被光照射时的可见颜色。

镜面反射

specular 材质向量设置了表面的镜面反射颜色。它决定了光在表面上的镜面高光颜色。这种反射通常用于模拟光滑表面的光泽度或闪亮效果。高光的颜色可以是白色的（表示强光反射），也可以是其他颜色，具体取决于表面材料的特性。

镜面反射度

shininess 参数影响镜面高光的散射程度或半径。较高的 shininess 值会使高光更加集中和尖锐，模拟光滑或抛光的表面；较低的 shininess 值会使高光更加扩散和柔和，模拟粗糙的表面。

材质属性的设置需要丰富的实践。

光源

通常来说，物体对于环境光、漫反射光和高光的反射力度是不同的。材质描述了物体在反射这三类光时的颜色属性，而反射力度是另一种截然不同的属性。

struct Light {
    vec3 position;
    vec3 ambient; //环境光影响系数
    vec3 diffuse; //漫反射率
    vec3 specular; //镜面反射率
};
uniform Light light;

一般，环境光的反射力度较小，在0.1f左右。漫反射可以在0.5f-0.7f左右，而高光一般都为1.0f。

我该如何理解漫反射、镜面反射率？

与漫反射颜色不同，漫反射率是指物体对漫反射颜色中R、G、B分量的反射程度。

假设漫反射率为（0.2f, 0.3f, 0.4f），那么，漫反射颜色中，有20%的红色能被漫反射到观察者视角中，30%的绿色以及40%的红色同理。

镜面反射率也是如此。镜面反射率通常被设置为（1.0f, 1.0f, 1.0f），因为镜面反射一般直接反映出光源的颜色。

光照贴图

之前，我们对材质三个光照分类的控制，是使用传入uniform来实现的。但实际上，我们经常会遇到一个物体的不同部分是不同材质的情况。为了处理这种情况，我们引入光照贴图（Map）的概念，对材质的不同区域设置不同的光照分量强度。

贴图，类似于纹理，也是一种覆盖物体的图像。它允许着色器逐片段索引其中的颜色值。

和纹理一样，在着色器内使用sampler2D类型定义采样器，并使用texture(sampler2D tex, vec2 uv)函数采样。

漫反射贴图

漫反射贴图（Diffuse Map）可以看作是传统光照模型（如Phong、Blinn-Phong）中的Base-Color。它表现了物体本身的颜色。

struct Material {
    sampler2D diffuse;
    vec3      specular;
    float     shininess;
};
...
in vec2 TexCoords;
...
vec3 diffuse = light.diffuse * diff * vec3(texture(material.diffuse, TexCoords));
vec3 ambient = vec3(texture(material.diffuse,TexCoords))*lightColor*light.ambient;

这里移除了结构体内的vec3 ambient属性，因为几乎在所有情况下，环境光颜色都等于漫反射颜色，所以环境光用漫反射贴图进行采样。

高光贴图

高光贴图用于控制高光分量。

vec3 specular = specularRatio * lightColor * vec3(texture(material.specular, TexCoords)) * light.specular

投光物

将光投射到物体的光源叫做投光物（Light Caster）。

平行光

平行光，又称定向光（Directional Light），投射的所有光线都来自于同一方向，与光源的位置无关。

太阳光被视为一种平行光。

对于定向光，其结构体中只需包含一个方向向量和三个光照分量即可。

struct Light {
    vec3 direction;
    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
};

#version 330 core

struct Material {
    sampler2D diffuse;
    sampler2D specular;
    float shininess;
};

struct Light {
    vec3 direction;
    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
    vec3 color;
    float strength;
};

uniform Light light;
uniform Material material;
uniform vec3 viewPos;
uniform float time;

in vec3 norm;
in vec3 fragPos;
in vec2 TexCoords;
out vec4 FragColor;

void main() {
    // 计算光源方向
    vec3 lightDir = normalize(-light.direction);

    // 计算环境光
    vec3 ambient = vec3(texture(material.diffuse, TexCoords)) * light.ambient;

    // 计算漫反射光
    vec3 normal = normalize(norm);
    float diffuseStrength = max(dot(normal, lightDir), 0.0);
    vec3 diffuse = vec3(texture(material.diffuse, TexCoords)) * diffuseStrength * light.diffuse;

    // 计算高光
    vec3 viewDir = normalize(viewPos - fragPos);
    vec3 reflectDir = reflect(-lightDir, normal);
    float specularStrength = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    vec3 specular = specularStrength * vec3(texture(material.specular, TexCoords)) * light.specular;

    // 合并所有光照效果
    vec3 result = ambient + diffuse + specular;

    // 输出最终颜色
    FragColor = vec4(result*light.color*light.strength, 1.0f);
}

点光源

与平行光不同，点光源（Point Light）的光线会随距离衰减（Attenuation）。

在现实世界中，灯在近处通常会非常亮，但随着距离的增加光源的亮度一开始会下降非常快，但在远处时剩余的光强度就会下降的非常缓慢了。为了模拟这一过程，我们使用下列公式：

\begin{equation} F_{att} = \frac{1.0}{K_c + K_l * d + K_q * d^2} \end{equation}

其中， $F_{att}$ 是衰减率，用于乘以光照强度。

K_{c}

是常数项，通常为1.0，用于保证分母大于1，使得衰减率始终随距离增大而减小。

K_{l}

是一次项系数，以线性方式减少强度。

K_{q}

是二次项系数，当距离较大时，二次项的影响会更加显著。。

经过该公式计算的衰减率乘以光强，最终得到的亮度如下：

三个K值的具体值设置需要实践经验。一次项系数越小，光源覆盖的距离越大，二次项系数的变化趋势与一次项系数相同，但它比一次项系数小更多。

距离	常数项	一次项	二次项
7	1.0	0.7	1.8
13	1.0	0.35	0.44
20	1.0	0.22	0.20
32	1.0	0.14	0.07
50	1.0	0.09	0.032
65	1.0	0.07	0.017
100	1.0	0.045	0.0075
160	1.0	0.027	0.0028
200	1.0	0.022	0.0019
325	1.0	0.014	0.0007
600	1.0	0.007	0.0002
3250	1.0	0.0014	0.000007

具体实现衰减同样需要修改着色器中的Light结构体，并把计算得到的衰减值乘以三个光照分量。

struct Light {
    //光源位置
    vec3 position;
    //材质光照分量
    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
    //灯光自身属性
    vec3 color;
    float strength;
    //点光源衰减参数
    float constant;
    float linear;
    float quadratic;
};

    void main(){
            float distance = length(fragPos-light.position);
    float attenuation = 1.0/(light.constant+distance*light.linear+distance*distance*light.quadratic);
    ambient  *= attenuation;
    diffuse   *= attenuation;
    specular *= attenuation;
    // 合并所有光照效果
    vec3 result = ambient + diffuse + specular;
    // 输出最终颜色
    FragColor = vec4(result*light.color*light.strength, 1.0f);
    }

聚光

聚光（Spotlight）是位于环境中某个位置的光源，它只朝一个特定方向而不是所有方向照射光线。

聚光可以用一个世界坐标、一个方向和一个切光角（Cufoff Angle）确定。切光角指定了光锥体的半径。

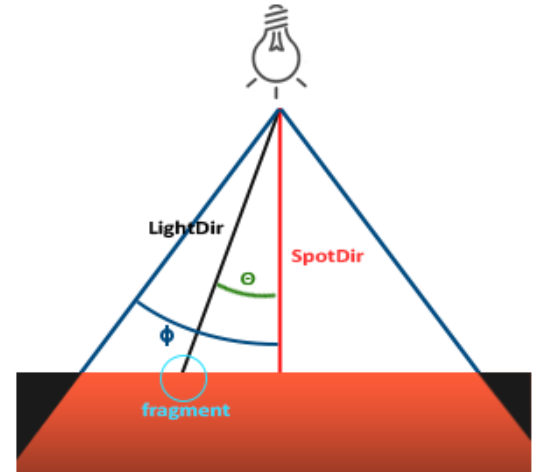

如图所示，θ代表图元和聚光方向的夹角，ϕ代表切光角。

具体计算过程为：首先判断θ的cos值，若大于cosϕ，则说明片段位于光锥体内，执行光照计算（与点光源相同）。若小于，则直接输出环境光色。

使用smoothstep(float t1, float t2, float x)函数来生成平滑边缘。

当x小于t1时，函数返回0；x大于t2时，函数返回1；x位于[t1, t2]时，进行平滑插值。

struct Light {
    vec3 direction;
    vec3 position;
    float cutoff;
    float outer;
    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
    vec3 color;
    float strength;
};
...
void main() {
    //计算聚光区域
    vec3 light_frag_dir = normalize(fragPos-light.position);
    float theta = dot(light_frag_dir,normalize(light.direction));
    float spotRange = smoothstep(light.outer,light.cutoff,theta);
    vec3 lightDir = -light.direction;
    // 计算环境光
    vec3 ambient = vec3(texture(material.diffuse, TexCoords)) * light.ambient;
    // 计算漫反射光
    vec3 normal = normalize(norm);
    float diffuseStrength = max(dot(normal, lightDir), 0.0);
    vec3 diffuse = vec3(texture(material.diffuse, TexCoords)) * diffuseStrength * light.diffuse;
    // 计算高光
    vec3 viewDir = normalize(viewPos - fragPos);
    vec3 reflectDir = reflect(-lightDir, normal);
    float specularStrength = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    vec3 specular = specularStrength * vec3(texture(material.specular, TexCoords)) * light.specular;
    // 合并所有光照效果
    vec3 result = ambient + diffuse*spotRange + specular*spotRange;
    // 输出最终颜色
    FragColor = vec4(result*light.color*light.strength, 1.0f);
}

多光源

GLSL中的函数和C函数很相似，它有一个函数名、一个返回值类型，如果函数不是在main函数之前声明的，我们还必须在代码文件顶部声明一个原型。

为了实现多光源效果，我们需要将每个光源对各光照分量的贡献进行累加。

对于数组类型的uniform，使用“pointLights[0].position”来访问。

多个光源对片段的影响就是简单的相加。

uniform DirectionalLight dirLight;
uniform SpotLight spotLight;
uniform PointLight pointLights[NR_POINT_LIGHTS];

vec3 CalcDirLight(DirectionalLight light, vec3 normal, vec3 viewDir){
    vec3 lightDir = normalize(-light.direction);
    vec3 ambient = light.ambient * texture(material.diffuse,TexCoords).rgb;
    vec3 diffuse = max(dot(lightDir,normal),0.0f)*light.diffuse*texture(material.diffuse,TexCoords).rgb;
    vec3 reflectDir = reflect(-lightDir,normal);
    vec3 specular = pow(max(dot(viewDir,reflectDir),0.0f),material.shininess)*light.specular*texture(material.specular,TexCoords).rgb;
    return (ambient+diffuse+specular)*light.color*light.strength;
}

vec3 CalcPointLight(PointLight light, vec3 normal, vec3 viewDir, vec3 fragPos){
    float distance = length(light.position - fragPos);
    float attenuation = 1/(light.constant+light.linear*distance+light.quadratic*distance*distance);
    vec3 lightDir = normalize(light.position - fragPos);
    vec3 ambient = light.ambient * texture(material.diffuse,TexCoords).rgb;
    vec3 diffuse = max(dot(lightDir,normal),0.0f)*light.diffuse*texture(material.diffuse,TexCoords).rgb;
    vec3 reflectDir = normalize(reflect(-lightDir,normal));
    vec3 specular = pow(max(dot(viewDir,reflectDir),0.0f),material.shininess)*light.specular*texture(material.specular,TexCoords).rgb;
    return (ambient+diffuse+specular)*attenuation*light.color*light.strength;
}

vec3 CalcSpotLight(SpotLight light, vec3 normal, vec3 fragPos, vec3 viewDir){
    float distance = length(light.position - fragPos);
    float attenuation = 1/(light.constant+light.linear*distance+light.quadratic*distance*distance);

    vec3 lightFragVec = normalize(fragPos-light.position);
    float theta = dot(lightFragVec,normalize(light.direction));
    float spotRange = smoothstep(light.outer,light.cutoff,theta);
    vec3 lightDir = -light.direction;
    vec3 ambient = light.ambient * texture(material.diffuse,TexCoords).rgb;
    vec3 diffuse = max(dot(lightDir,normal),0.0f)*light.diffuse*texture(material.diffuse,TexCoords).rgb;
    vec3 reflectDir = normalize(reflect(-lightDir,normal));
    vec3 specular = pow(max(dot(viewDir,reflectDir),0.0f),material.shininess)*light.specular*texture(material.specular,TexCoords).rgb;
    return ((ambient+diffuse)*spotRange+specular)*attenuation*light.color*light.strength;
}

void main(){
    vec3 normal = normalize(norm);
    vec3 viewDir = normalize(viewPos-fragPos);
    vec3 result = vec3(0.0);
    for(int i = 0; i < NR_POINT_LIGHTS; i++){
        result += CalcPointLight(pointLights[i], normal,viewDir,fragPos);
    }
    result += CalcDirLight(dirLight,normal,viewDir);
    if(spotLightSwitch){
        result += CalcSpotLight(spotLight, normal, fragPos,viewDir);
    }
    FragColor = vec4(result,1.0f);
}
