老本行。

使用Edit-Rendering-Materials-Convert Selected Built-in Materials to URP将Project面板中选中的Built-in材质转换为URP材质。

Shader结构

Properties块

用于暴露接口，定义Shader中的Uniform。

Shader属性来源包括Per-Instance、Material面板、全局属性。优先级从高到低排序。

Per-Instance属性可以使用MaterialPropertyBlock 类定义。

1
2
3
4
5
Properties
{
 _MainTex ("Texture", 2D) = "white" {}
 _Intensity("Intensity", Range(0, 1)) = 0.5
}
1
2
3
4
MaterialPropertyBlock block = new MaterialPropertyBlock();
renderer.GetPropertyBlock(block);
block.SetFloat("_Intensity", 0);
renderer.SetPropertyBlock(block);

如果只需要对某个对象的渲染进行临时、局部的修改，而不想影响材质的共享状态，使用 MaterialPropertyBlock 是更好的选择。如果需要修改材质的属性并希望修改是持久的，或者材质本身不与其他对象共享，使用 renderer.material.setFloat 会更简单。

二者区别：

renderer.material.setFloat：直接操作材质的 material 属性时，会隐式地对共享材质进行实例化。如果多个对象共享同一个材质，调用 renderer.material.setFloat 会让当前对象的材质与其他对象的材质分离，生成一个材质实例，导致多个对象不再共享同一个材质。这意味着这次修改只影响当前对象的材质，但会增加材质实例的内存开销。

renderer.getMaterialPropertyBlock：使用 MaterialPropertyBlock 可以避免实例化材质，修改的属性只会应用于当前的 Renderer 渲染的结果，并不会影响材质的共享状态。也就是说，如果多个对象使用同一个材质，通过 MaterialPropertyBlock 进行修改不会创建新的材质实例，而只是修改了该对象的渲染属性。

_MainTex(“Texture”,2D)=“white”{}

以该行为例。_MainTex指该属性的变量名，Texture指该属性在编辑器Inspector面板上的显示字样，2D指该属性的类型，等号后面的部分指该属性的默认值。

SubShader

每个Shader都可以包含若干SubShader，用于在对性能要求不同的平台进行Shader的不同实现。

Tags

Tags用于告诉GPU何时、如何执行Shader代码。

LOD等级

提高LOD等级可以降低着色器的性能消耗。

Pass

每个Pass会对物体进行一次渲染。每个Pass都包含了一个完整的顶点着色器和片段着色器。

创建URP Shader

首先，按创建Built-in Shader的方式，右键Project面板-Create-Shader-Unlit Shader。

随后，删除CGPROGRAM和ENDCG以及它们中间的部分。

URP头文件库使用HLSL编写。因此，使用URP时，所有的Shader代码都必须使用HLSL编写。

告诉Shader编译器，该Shader使用HLSL的方式如下：

在Pass前加入HLSLINCLUDE和ENDHLSL关键字，并在二者中间加入HLSL头文件名。该方式允许加入的头文件在所有Pass中共享。

1
2
3
4
5
6
7
HLSLINCLUDE
#include "Packages/com.unity.renderer-pipelines.universal/ShaderLibrary/Core.hlsl"
ENDHLSL
Pass
{
    //HLSL Code
}

URP核心库的路径如下：

Packages/com.unity.renderer-pipelines.universal/ShaderLibrary/Core.hlsl

在HLSLINCLUDE和ENDHLSL关键字之间，使用CBUFFER_START和CBUFFER_END宏标记HLSL代码需要引用的属性所在的定义区域。

在CBUFFER_START关键字后加上(UnityPerMaterial)，让区域内的所有属性都能共用于所有Pass。

需要注意的是，纹理无需放在CBUFFER内。

1
2
3
4
5
6
CBUFFER_START(UnityPerMaterial)
 float4 _BaseColor;
CBUFFER_END

TEXTURE2D(_MainTex); //定义贴图时，要同时定义纹理实例和采样器
SAMPLER(sampler_MainTex); //注意变量命名

在HLSLINCLUDE和ENDHLSL关键字之间，需要定义顶点/偏远着色器输入结构体。

1
2
3
4
5
struct VertexInput
{
    float4 position : POSITION;
    float2 uv : TEXCOORD0;
};
1
2
3
4
5
struct VertexOutput
{
    float4 position : SV_POSITION
    float2 uv : TEXCOORD0;
}

这里的POSITION和TEXCOORD0被称为“语义”，用于告知编译器，这里的变量对应着什么属性，并自动处理数据输入。

常用的语义还有：

Shader语义 作用和意义 示例
POSITION 定义了每个顶点的位置。它必须在顶点着色器的输出中使用。 float4 pos : POSITION
NORMAL 定义了每个顶点的法向量。法向量是垂直于表面的向量，用于计算光照和阴影效果。 float3 normal : NORMAL
COLOR 定义了每个顶点的颜色。可以用它来表示材质的颜色或在顶点着色器中计算出的其他颜色。 float4 color : COLOR
TEXCOORD0-3 定义了每个顶点在纹理图像中的位置，以便将纹理贴到表面上。 float2 uv : TEXCOORD0
TANGENT 定义了每个顶点的切线向量。切线向量是表面切线方向的向量，用于计算法线贴图。 float3 tangent : TANGENT
BINORMAL 定义了每个顶点的副切线向量。副切线向量是表面副切线方向的向量，用于计算法线贴图。 float3 binormal : BINORMAL
SV_POSITION 定义了像素在屏幕空间中的位置。用于像素着色器的输出。 float4 pos : SV_POSITION
UNITY_FOG_COORDS 定义了雾坐标。用于计算雾效果。 float fogCoord : UNITY_FOG_COORDS
UNITY_VERTEX_ID 定义了顶点的索引。用于访问顶点缓冲区中的顶点数据。 uint vertexID : UNITY_VERTEX_ID
UNITY_MATRIX_MVP 定义了世界空间到裁剪空间的变换矩阵。 float4x4 MVP : UNITY_MATRIX_MVP
UNITY_LIGHTMODEL_AMBIENT 定义了环境光颜色。用于计算全局光照。 float4 ambient : UNITY_LIGHTMODEL_AMBIENT
UNITY_LIGHTMODEL_DIRECTION 定义了灯光模型的方向。用于计算方向光照。 float3 direction : UNITY_LIGHTMODEL_DIRECTION
UNITY_LIGHT_ATTENUATION 定义了光照的衰减值。用于计算点光源和聚光灯的光照衰减。 float3 attenuation : UNITY_LIGHT_ATTENUATION
UNITY_LIGHT_COOKIE 定义了灯光的贴图。用于在灯光上添加纹理效果。 sampler2D cookie :

在Pass内，通过HLSLPROGRAM和ENDHLSL关键字定义HLSL程序代码区域。

该代码段需要包含一个vert函数和frag函数。前者的返回类型为之前定义的VertexOutput类型，接收一个VertexInput参数；后者返回一个float4作为最终颜色，接收一个VertexOutput参数。需要注意的是，frag函数需要用SV_TARGET语义标记。

1
2
3
4
5
6
7
8
9
10
11
VertexOutput vert(VertexInput i)
{
    VertexOutput o;
    o.position = TransformObjectToHClip(i.position.xyz); //将顶点坐标由模型空间转换到裁剪空间
    o.uv = i.uv;
}
float4 frag(VertexOutput o) : SV_TARGET
{
    float4 baseTex = SAMPLER_TEXTURE2D(_MainTex, sampler_MainTex, o.uv)
    return baseTex*_BaseColor;
}

此外，还需要在HLSLPROGRAM关键字下定义宏：

1
2
3
HLSLPROGRAM
#pragma vertex vert
#pragma fragment frag

了解Render Feature

RenderFeature允许我们在渲染管线的若干特定阶段插入我们需要的渲染过程，实现管线的自定义。

在Project面板中右键-Create-Rendering-URP Render Feature创建新Render Feature。

Render Feature资产表现为一个.cs文件。其结构如下：

1
2
3
4
5
6
7
public class CustomRenderPassFeature : ScriptableRendererFeature{
    class CustomRenderPass;
    CustomRenderPass m_ScriptablePass;
    public override void Create();
   	public override void AddRenderPasses(ScriptableRenderer renderer, ref Rendering Data renderingData);
    protected override void Dispose(bool disposing);
}

Create()方法默认如下，一般会在其中进行Pass实例化与渲染时间指定。

1
2
3
4
public override void Create(){
    m_ScriptablePass = new CustomRenderPass(); //实例化Pass
    m_ScriptablePass.renderPassEvent = RenderPassEvent.AfterRenderingOpaque; //指定该Pass的渲染时机
}

AddRenderPasses方法默认如下，一般用于将Pass实例入队：

1
2
3
public override void AddRenderPasses(ScriptableRenderer renderer, ref Rendering Data renderingData){
    renderer.EnqueuePass(m_ScriptablePass); //将Create()中实例化的RenderPass插入到渲染管线
}

CustomRenderPass类定义是Render Feature的核心。其默认包含以下三个生命周期函数：

1
2
3
4
5
6
7
8
9
10
11
class CustomRenderPass : ScriptableRenderPass{
    //在调用Pass前执行，用于创建临时RT（新版），给其分配内存
    public override void Configure(CommandBuffer cmd, RenderTextureDescriptor cameraTextureDescriptor){}
    //在Execute()前执行，可创建临时RT纹理或调整现有RT的参数，也可调整其他变量
    //留空时，默认渲染到活跃相机的RT上
    public override void OnCameraSetup(CommandBuffer cmd, ref RenderingData renderingData){}
    //实现渲染逻辑，即该RenderPass做的事，频繁执行
    public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData){}
    //在Execute()后执行，用于释放OnCameraSetup()阶段声明的变量（例如临时RenderTexture）
    public override void OnCameraClearup(CommandBuffer cmd){}
}

从相机RT获取Color纹理

Feature部分

在Create方法中，我们已经创建了Pass实例并设置了渲染时机。

在AddRenderPasses中，我们需要将Pass实例入队提交给上下文渲染。但这里有个问题：一般，我们撰写Pass的渲染逻辑应当作用于CameraType.Game的相机，如果作用于其他类型的相机，如Reflection等，可能会出错。所以，要做逻辑判断：

1
2
3
4
5
public override void AddRenderPasses(ScriptableRenderer renderer, ref RenderingData renderingData){
    if (renderingData.cameraData.cameraType == CameraType.Game){
        renderer.EnqueuePass(m_ScriptablePass);
    }
}

SetupRenderPass用于在Pass实例正式起效前做一些预备工作，可以取代Pass内的OnCameraSetup函数。一般，我们会给Pass类写一个Setup方法，在里面进行Feature和Pass的实例传输（一般是各种Shader参数，RTHandle等）

1
2
3
public override void SetupRenderPasses(ScriptableRenderer renderer, in RenderingData renderingData){
    m_ScriptablePass.Setup(renderingData.cameraData.renderer.cameraColorTargetHandle);
}

Dispose是生命周期函数，在Feature不再生效时调用。一般，我们在这里调用Pass类内我们自定义的Dispose方法，用于释放资源。

1
2
3
protected override void Dispose(bool disposing){
    m_ScriptablePass.Dispose();
}

Pass部分

Configure方法包含了对相机RT的Descriptor的引用。我们可以通过该Descriptor为临时RT分配内存：

1
2
3
4
//以outputDescriptor为RT参数，"_ExampleRT"为RT名，给RTHandle:m_OutputHandle分配内存
RenderingUtils.ReAllocateIfNeeded(ref m_OutputHandle, outputDescriptor, name:"_ExampleRT");
//设置m_OutputHandle为当前Pass的RT
ConfigureTarget(m_OutputHandle);

Execute方法可以理解为渲染管线中的Update，会频繁执行。

在该方法中，我们需要进行以下操作：

  • 从命令缓冲池中获取cmd实例
  • 将临时RT中的Render Texture取出，设置为全局Shader Texture变量，供Shader使用
  • 使用Blitter工具类，将相机RT中的颜色纹理复制到临时RT
  • 执行cmd内命令
  • 释放cmd实例
1
2
3
4
5
6
7
8
9
10
11
12
public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData)
{
    //从命令缓冲池中获取cmd实例
      CommandBuffer cmd = CommandBufferPool.Get("tmpCmd");
    //将临时RT中的Render Texture取出，设置为全局Shader Texture变量
      cmd.SetGlobalTexture("_ExampleRT",m_OutputHandle);
    //使用`Blitter`工具类，将相机RT中的颜色纹理复制到临时RT
      Blitter.BlitCameraTexture(cmd, m_InputHandle, m_OutputHandle);
      context.ExecuteCommandBuffer(cmd);
    //释放cmd实例
      CommandBufferPool.Release(cmd);
}

Dispose()方法在Feature的Dispose()函数中自动调用，释放临时RT资源：

1
2
3
4
public void Dispose()
{
      m_OutputHandle?.Release();
}

Shader部分

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
Shader "Unlit/TestMat"
{
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100
        HLSLINCLUDE
        #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
        #include "Packages/com.unity.render-pipelines.core/Runtime/Utilities/Blit.hlsl"
        CBUFFER_START(UnityPerMaterial)
        //声明_MainTex变量
        TEXTURE2D(_ExampleRT);
        SAMPLER(sampler_ExampleRT);
        CBUFFER_END
        struct VertexInput
        {
            float4 position : POSITION;
            float2 uv : TEXCOORD0;
        };
        struct VertexOutput
        {
            float4 position : SV_POSITION;
            float2 uv : TEXCOORD0;
        };
        ENDHLSL

        Pass
        {
            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            VertexOutput vert(VertexInput i)
            {
                VertexOutput o;
                o.position = TransformObjectToHClip(i.position);
                o.uv = i.uv;
                return o;
            }
            float4 frag(VertexOutput o) : SV_Target
            {
                float4 color = SAMPLE_TEXTURE2D(_ExampleRT, sampler_ExampleRT, o.uv);
                return color;
            }
            ENDHLSL
        }
    }
}

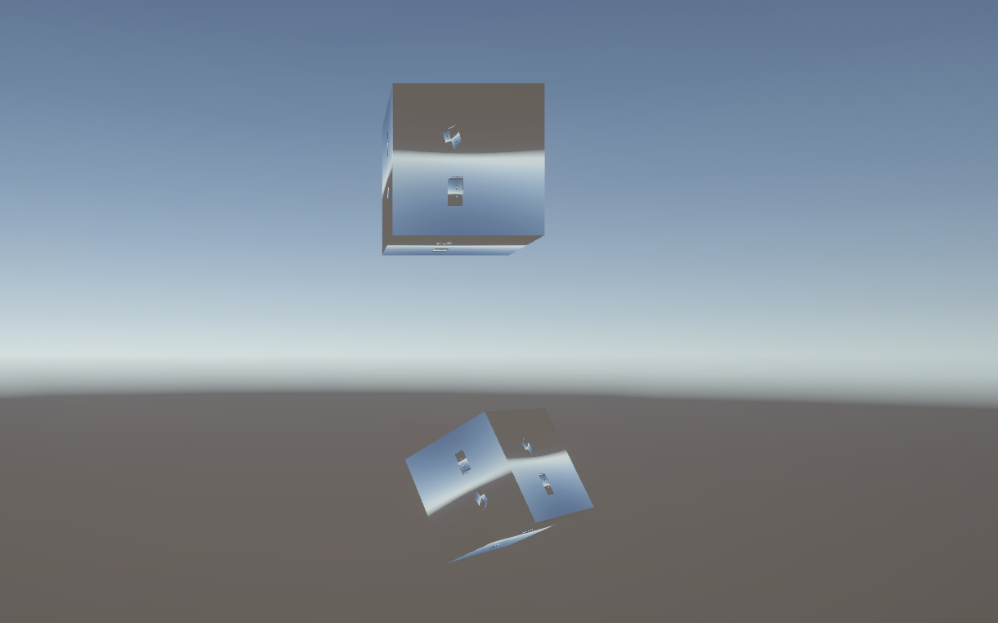

效果

image-20241004140603802

踩坑

  1. 资源不应在OnCameraClear()中释放

OnCameraClear()会在每次Execute()执行完毕后执行，而临时RT资源只会在Configure()中分配一次。因此，在OnCameraClear()中释放临时RT会导致不停地释放无效资源，导致报错。

若一定要这么做，需要在OnCameraSetup()中申请临时RT而非Configure()中申请。

谨记：OnCameraSetup()与OnCameraClear()成对，每帧执行；Configure()与Dispose()成对，在每个Pass的生命周期中只应执行一次！

  1. 分配临时RT后，应当指定其为该Pass的渲染目标

使用ConfigureTarget(RTHandle)指定临时RT为当前Pass的RT。否则Blit将失效。

  1. 使用BlitCameraTexture时，source与destination的RenderTextureDescriptor参数应当一致。

必须尽可能严格一致，否则Blit将无法生效。

  1. Shader全局属性无需在Properties块中定义

Properties块中定义的属性始终由Inspector面板控制，且优先级始终高于全局Shader属性。
